Welche Räder benötigen Sie?

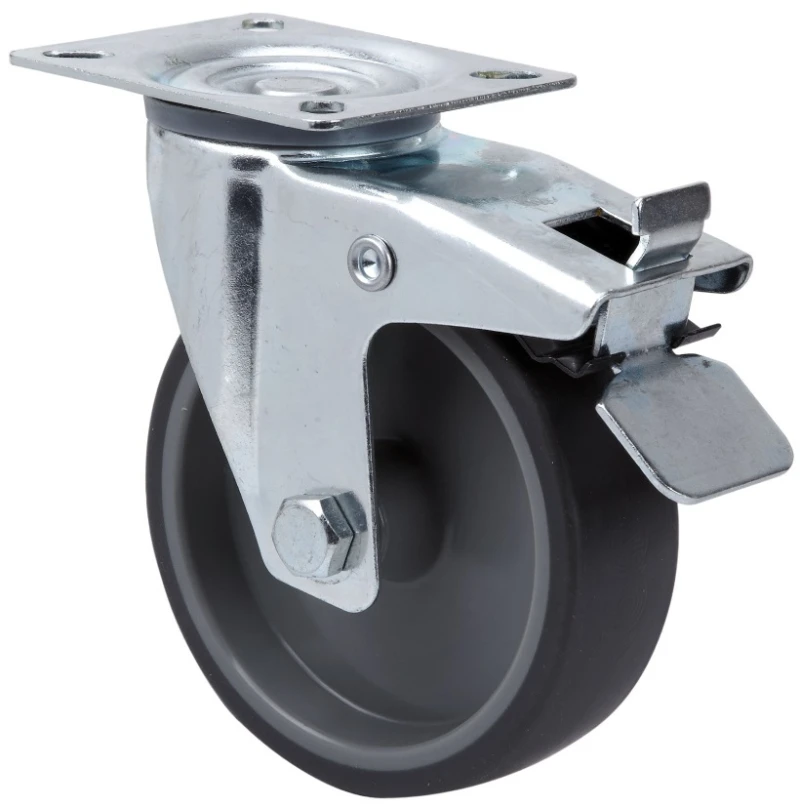

SERIE 124-124 TW0304
EAN 8422202003047
Räder aus grauem gespritztem Gummi und Reifen aus Polypropylen, geeignet für Ladungen bis zu 110 kg.
Anwendung: Transport von Utensilien, Lebensmittelkarren, Küche, Kantine, Lebensmittelfabriken, Supermärkte, Leichtmaschinerie, Papiercontainer, Transportkäfige, roll-tainer, roll-pallets. Besonders geeignet für die Lebensmittel-, Bau- und Industriebranche.
Sie werden in mechanischen Ingenieurprojekten von technischen Zeichnern und Projektingenieuren angewendet.
TWIN-LEX 124: hinterlässt keine Spuren. Leichter Lauf auch mit Ladung.

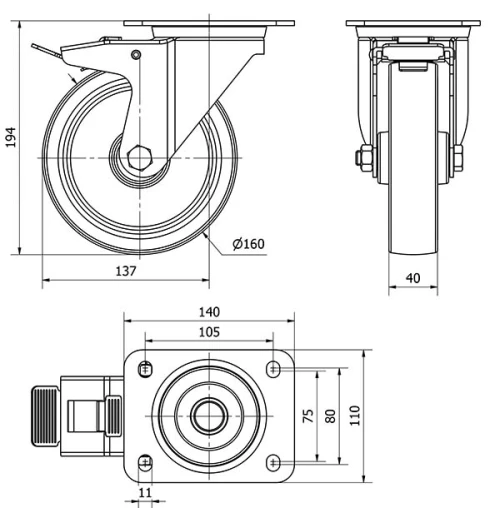

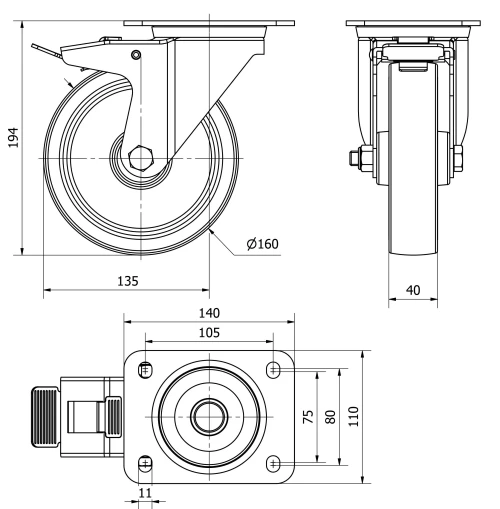

Technische Daten
Ausführung | Lenkrollen |
---|---|
Befestigungsarten | Platte |
Bremsentyp | Totalfeststeller |
Lagerarten | Gleitlager |
Durchmesser (mm) | 160 |
Radbreite (mm) | 40 |
Plattenabmessungen (mm) | 135x114 |
Schraublochentfernung (mm) | 108x85/102x75 |
Schraublochdurchmesser (mm) | 10 |
Störkreisradius (mm) | 124 |
Gesamthöhe (mm) | 197 |
Tragfähigkeit | 130 |
Einheit Gewicht des Rades (kg) | 2.125 |
Privater Bereich
- Download in Format 3D
- Catia
- Iges
- Inventor
- Parasolid
- Proengineer
- Step AP203
- Download in Format 2D
- DWG
- PDF downloaden
Bestandteile
Hergestellt aus tiefgezogenem Stahlblech bis 4 mmVerzinkte AusführungDoppeltes Kugellager am DrehkranzFür Standardserie für mittlere Lasten
